Зхејианг Аокаи Елецтриц Цо., Лтд. је један од водећих произвођача и добављача висококвалитетног 24в, 12в дц контактора аокаи витла електромагнетног контактора релеја 100 ампера за окретање мотора у Кини. Ако ћете купити ЦЕ одобрени висококвалитетни 24в, 12в дц контактор аокаи витло електромагнетни контактор релеј 100амп за окретање мотора, добродошли да добијете више информација из наше фабрике. Доступна је добра услуга и квалитетни производи.

Карактеристике

◪ Континуирано оптерећење од 100А.

◪ Има два сета нормално отворених и два сета нормално затворених контаката.

◪ Потрошња енергије завојнице мања или једнака 6В.

◪ Отпор изолације је до 100МΩ (1000ВДЦ), отпорни напон између контакта и намотаја је 3,5кВ.

◪ ИП ниво заштите: ИП67.

◪ У складу са захтевима ИЕЦ 60664-1, ГБ/Т14048.1 и ГБ/Т14048.4.

◪ У складу са захтевима РоХС (2015/863/ЕУ), РЕАЦХ (1907/2006/ЕЦ).

◪ Сертификат о безбедности: ЦЕ.

Спецификације

Параметри перформанси (на 23степен)
Контакт аранжман		2К (2НО), 2Б (2НЦ)
Цонтацт Ресистанце		Мањи или једнак 30мΩ
Пад напона контакта		Мање или једнако 80мВ (на 80А)
Струја преоптерећења		Мање или једнако 4ле, >1с
Температурни опсег		-40 степени ~85 степени
Учитавање терминала		М8 спољни навој
Влажност		5%~95%РХ
Ектернал Дименсион		105мм62.5мм98мм
Оператинг Дути		Континуирано
Електрична издржљивост са оптерећењем (отпорно)		Веће или једнако 20.000 пута
Обртни момент ожичења оптерећења		8-10N.m
Повуците{0}}напон		Мање или једнако 70% нас
Испадање{0}}напона		5%-40% нас
Контактирајте период одбијања		Мање или једнако 5 мс
Повуците{0}}на време		Мање или једнако 30 мс
Испадање{0}}Време		Мање или једнако 30 мс
Диелектрична чврстоћа	Између главних контаката	50Хз/60Хз 1,500ВАЦ/1мин
	Између главних контаката и завојнице	50Хз/60Хз 1,500ВАЦ/1мин
Изолација Отпор	Почетно стање	100МΩ 1мин
	После електричног живота	50МΩ 1мин
Шок	Стабилност	20 г (укључено)
	Снага	50g
Вибрације		3,5 г, 10 ~ 200 Хз, 1/2 синусног таласа (укључено)
Механичка издржљивост		Веће или једнако 100.000 пута
Обртни момент ожичења завојнице		0.5-0.8N.m

АДЦ100DЦоил Параметерс
Цоил Волтаге	Повуците{0}}напон	Испадање{0}}напона	Отпор завојнице (држање)	Потрошња снаге завојнице (држање)
12V	Мање или једнако 70% нас	5% -40% нас	24Ω±10%	6W±10%
24V	Мање или једнако 70% нас	5% -40% нас	96Ω±10%	6W±10%
36V	Мање или једнако 70% нас	5% -40% нас	216Ω±10%	6W±10%
48V	Мање или једнако 70% нас	5% -40% нас	384Ω±10%	6W±10%
60V	Мање или једнако 70% нас	5% -40% нас	600Ω±10%	6W±10%
72V	Мање или једнако 70% нас	5% -40% нас	864Ω±10%	6W±10%

Спецификације паковања
Модел производа	Паковање	Мин. КОЛИЧИНА унутрашњег паковања	Величина картона (ДкШкВ цм)	Нето тежина/ком (Макс.) г	Тотал КТИ (ком)	Нето тежина (Макс.) кг	Бруто тежина (Макс.) кг
АДЦ100Д	Бисерни памук+картон	10 ком/слој	42.5x28x26	990	20	19.8	20.8
Напомена: 1. За референцу је наведен само један пример различитих типичних спецификација паковања за сваку категорију производа. 2. Стварна тежина паковања ће варирати са влажношћу околине. За специфичну тежину серије, обратите се свом продајном особљу.

Увод у производ

Ова серија ДЦ контактора се користи за контролу обртања мотора, који се широко користи у електромобилима, електричним виљушкарима, електричним витлима, инжењерским машинама итд.

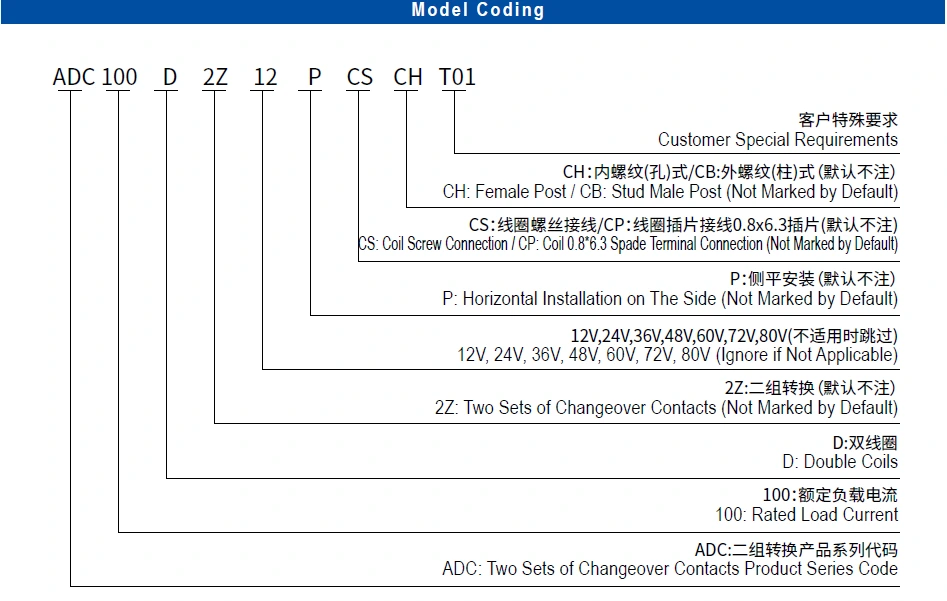

Кодирање модела

1 (8)

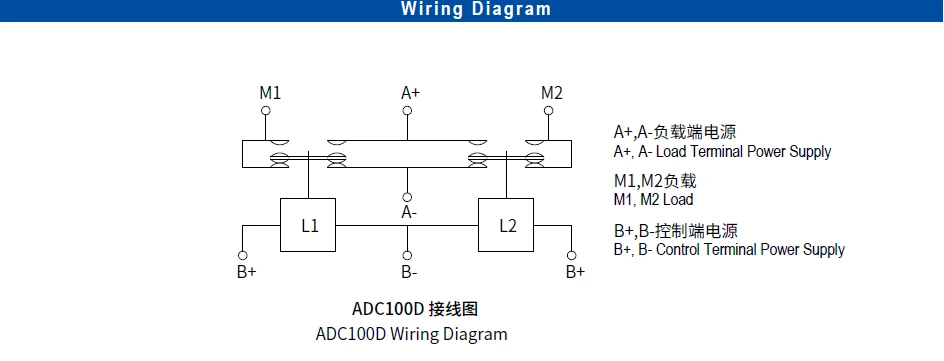

Дијаграм ожичења

2 (8)

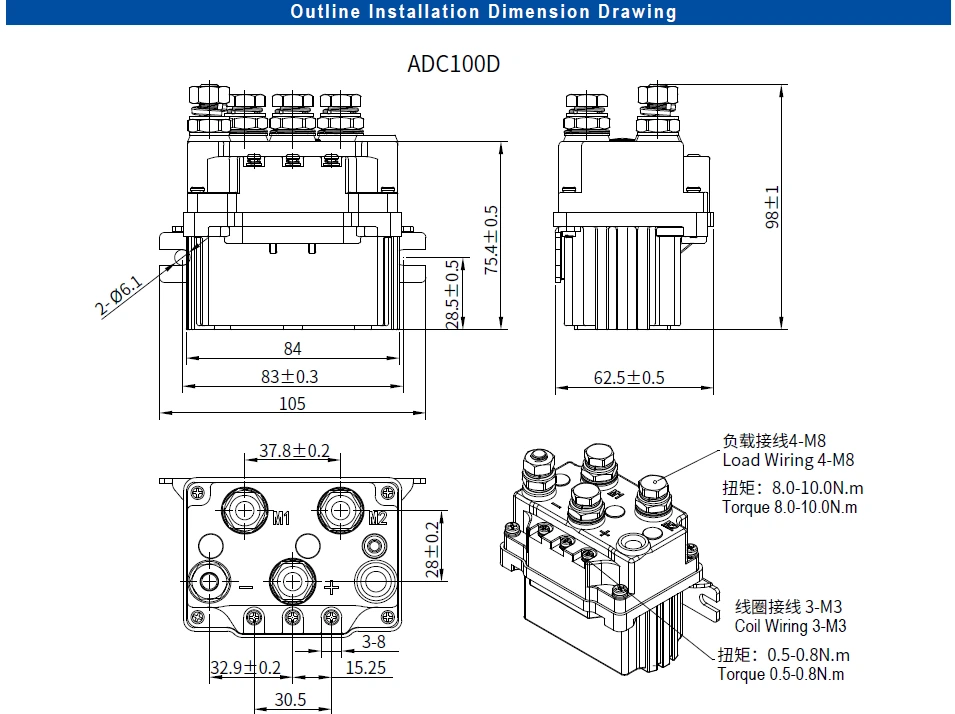

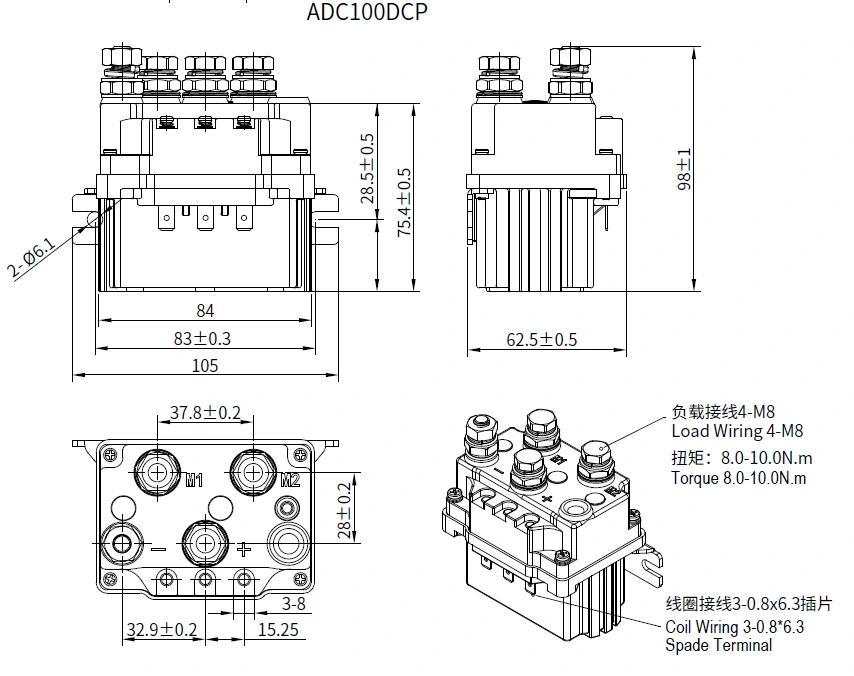

Оквирни инсталациони цртеж са димензијама

3 (8)

4 (5)

Напомена: Ови подаци су само за референцу за одабир купаца, АОКАИ се потрудио да обезбеди тачност информација. Спецификације и параметри производа могу бити промењени због побољшања производа итд., могу бити недоследни због неажурирања на време. За специфичне параметре и перформансе сваког производа, погледајте узорке које је обезбедио АОКАИ и одговарајуће потписане и
