Зхејианг Аокаи Елецтриц Цо., Лтд. је један од водећих произвођача и добављача адх100 епоксидних запечаћених спст без високог напона ДЦ контактора релеја 12в/24в у Кини. Ако ћете купити ЦЕ одобрени адх100 епоксидни запечаћени спст без високог напона ДЦ контактора релеја 12в/24в, добродошли да добијете више информација из наше фабрике. Доступна је добра услуга и квалитетни производи.
Теорија: електромагнетни релеј
Употреба: Опште намене
Заштитна карактеристика: Запечаћена епоксидом
Оптерећење контакта: Велика снага
Напон намотаја: 12-1000В
Називна струја: 100А
Контакт образац: СПСТ-БР
Ниво ИП заштите: ИП67
Величина: 55ммк42ммк64мм
Механички век: 300.000 Опс
Електрични век: 5000 операција (отпорни 100А, 500ВДЦ)
Контрола квалитета: ИСО9001, ИАТФ16949
Бренд и логотип: АК
Карактеристике:
◪ Запечаћено епоксидном смолом-високе чврстоће, нема ризика од цурења лука, обезбеђујући пожар или експлозију током радног века.
◪ Заливање углавном инертним гасом азота побољшава перформансе гашења лука и ефикасно спречава контактну оксидацију и сагоревање. Отпор контакта је низак и стабилан, а контактни део може задовољити степен заштите ИП67.
◪ 100А 85ºЦ дуготрајна струјна носивост.
◪ Отпор изолације достиже 100МΩ (1,000ВДЦ), а отпорни напон између контакта и намотаја је 3,5кВ.
◪ У складу са захтевима ИЕЦ 60664-1, ГБ/Т14048.1 и ГБ/Т14048.4.
◪ У складу са захтевима РоХС (2015/863/ЕУ), РЕАЦХ (1907/2006/ЕЦ).
◪ Сертификат о безбедности: ЦЕ, ЦЦЦ.
Спецификације:
|
Спецификације главног контакта |
|
|
Контакт аранжман |
1К (1НО) |
|
Цонтацт Поларити |
Не-поларитет |
|
Цонтацт Ресистанце |
Мање или једнако 0,5 мΩ (на 100 А) |
|
Макс. Свитцхинг Волтаге |
1,000ВДЦ |
|
Макс. Бреакинг Цуррент |
1,000А (320ВДЦ) 1 Опс |
|
Електрична издржљивост (отпорно оптерећење) |
1.000 операција (1.000 ВДЦ, 100 А) |
|
1500 операција (750ВДЦ, 100А) |
|
|
5000 операција (500ВДЦ, 100А) |
|
|
20.000 операција (110ВДЦ, 100А) |
|
|
Механичка издржљивост |
300.000 Опс |
|
Издржи струју |
100А, континуирано |
|
130А, 60мин |
|
|
180А, 5 мин |
|
|
300A, 30s |
|
|
Параметри перформанси (на 23 степена): |
||
|
Пицкуп Волтаге |
Погледајте табеле параметара завојнице |
|
|
Дропоут Волтаге |
Погледајте табеле параметара завојнице |
|
|
Вријеме преузимања |
Мање или једнако 25 мс |
|
|
Контактирајте период одбијања |
Мање или једнако 5 мс |
|
|
Време напуштања |
Мање или једнако 10 мс |
|
|
Диелектрична чврстоћа |
Између главних контаката |
3,500ВДЦ 1мин |
|
Између главних контаката и завојнице |
3,500ВДЦ 1мин |
|
|
Изолација |
Почетно стање |
100МΩ 1мин |
|
После електричног живота |
50МΩ 1мин |
|
|
Шок |
Стабилност |
20 г (укључено) |
|
Снага |
50g |
|
|
Вибрације |
10г, 10~500Хз, 1/2 синусног таласа (укључено) |
|
|
Релативна влажност |
5%~95%РХ |
|
|
Температура |
-40 степени ~85 степени |
|
|
Учитавање терминала |
М5 унутрашњи навој |
|
|
Тежина |
Око 230 г |
|
|
Димензија |
55ммк42ммк64мм |
|
|
Параметри помоћног контакта: |
|
|
Аук. Контакт аранжман |
ФК/ФБ/ФЗ (1НО/1НЦ/1ЦО) |
|
Аук. Контакт називна струја |
5A |
|
Аук. Контакт Макс. Бреакинг Волтаге |
120ВДЦ |
|
АДХ10Параметри завојнице 0С: |
||||
|
Цоил Волтаге |
Пицкуп Волтаге |
Дропоут Волтаге |
Отпор намотаја |
Потрошња завојнице |
|
12V |
Мање или једнако 70% нас |
5% -40% нас |
24Ω±10% |
6W±10% |
|
24V |
Мање или једнако 70% нас |
5% -40% нас |
96Ω±10% |
6W±10% |
|
48V |
Мање или једнако 70% нас |
5% -40% нас |
384Ω±10% |
6W±10% |
|
60V |
Мање или једнако 70% нас |
5% -40% нас |
600Ω±10% |
6W±10% |
|
72V |
Мање или једнако 70% нас |
5% -40% нас |
864Ω±10% |
6W±10% |
| Спецификације паковања: | |||||||
| Модел производа | Паковање | Мин. КОЛИЧИНА унутрашњег паковања | Величина картона (ДкШкВ цм) |
Нето тежина/ком (Макс.) г |
Тотал КТИ (ком) |
Нето тежина (Мак.) кг |
Бруто тежина (Мак.) кг |
| АДХ100С | Бисерни памук+картон | 10 ком/слој | 38.5x23x24 | 240 | 30 | 7.20 | 8.20 |
|
Напомена: ваше посвећено продајно особље. |
|||||||
Увод у производ:
Ова серија ДЦ контакторских релеја се користи за контролна поља једносмерног напона, као што су нова енергетска возила,
грађевинске машине, фотонапонски системи, интелигентна опрема за енергију ветра, пуњење батерија и
системи за пражњење,гомила за пуњење итд.

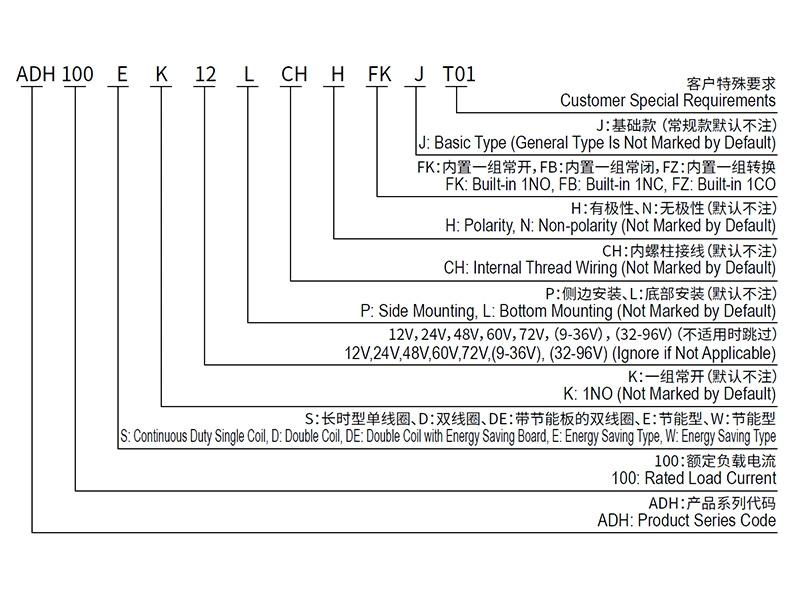

Кодирање модела:

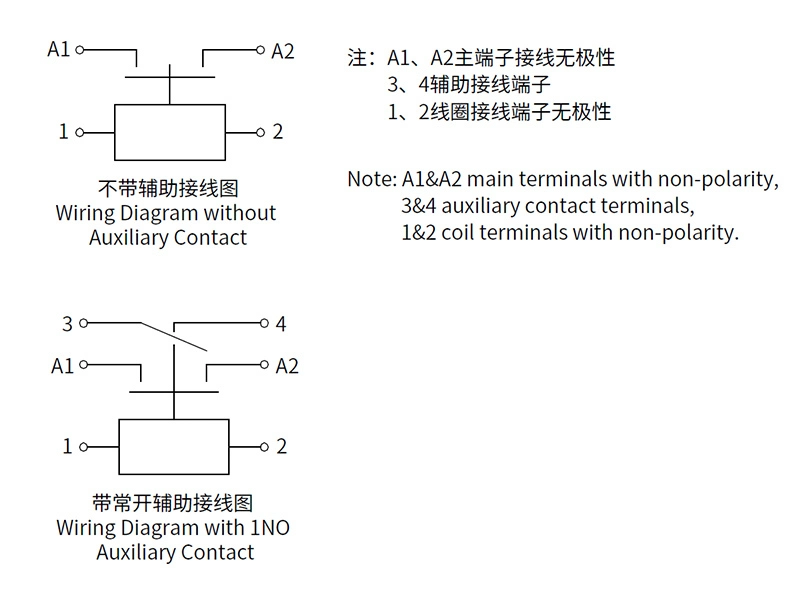

Дијаграм ожичења:

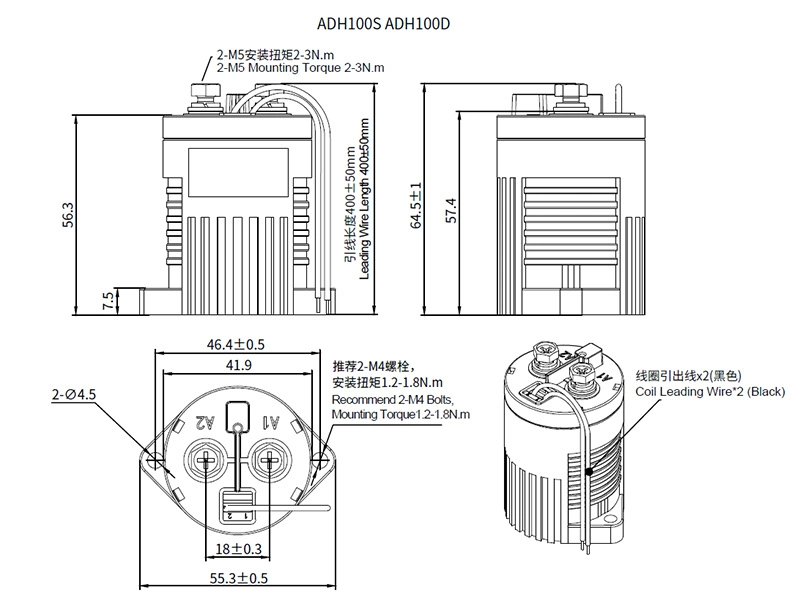

Оквирни инсталацијски цртеж са димензијама:
